P6248, P6247 및 P6246 디퍼런셜 프로브를 통해 사용자는 디스크 드라이브, 디지털 IC 설계(RAMBUS) 및 통신 애플리케이션(기가비트 이더넷, IEEE-1394 Firewire 및 광채널)에서 일반적으로 검색되는 고대역폭 신호에 대해 시간 도메인 또는 주파수 도메인 측정을 수행할 수 있습니다. P6248에는 프로빙 및 IEEE-1394 상호 연결 액세스를 통해 RAMBUS를 허용하는 액세서리가 포함됩니다. 소형 프로브 헤드 지오메트리 및 다양한 프로브 팁 액세서리를 통해 이러한 프로브에서 높은 CMRR을 유지하면서 표면 마운트 장치의 수동 프로빙을 쉽게 수행할 수 있습니다.

P6246 주요 성능 사양

≥400MHz 대역폭(보증됨)

주요 특징

저입력 커패시턴스: <1pF 디퍼런셜

프로브 입력 커넥터: 2개의 기본 0.025인치/0.63mm(중심부 0.1인치) 사각형 핀 소켓(암)

정전기 방전 허용 오차(IEC 801-2)

오실로스코프, 스펙트럼 분석기 또는 네트워크 분석기에 사용

>60dB(1,000:1) CMRR(커먼 모드 제거비)

소형 프로브 헤드를 통해 SMD 프로빙 용이

연결성

1103 TekProbe® 파워 서플라이를 사용하여 TDS 시리즈 오실로스코프 또는 다른 장비의 TekProbe® BNC 인터페이스에 연결합니다.

응용 분야

통신(기가비트 이더넷, IEEE-1394, 광채널)

반도체 특성화(RAMBUS)

디스크 드라이브 읽기 채널 설계

통신 펄스 모양 표준 준수

지터, 크로스토크(crosstalk) 및 BERT 측정

접지 바운스 위치

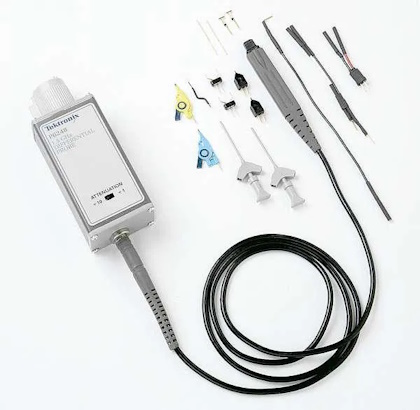

P6248, P6247 및 P6246 디퍼런셜 프로브

P6248, P6247 및 P6246 디퍼런셜 프로브는 고속 로직과 관련된 접지 바운스 문제를 해결하기 위한 타이밍 분석, 채널 전자 제품 및 디스크 드라이브 읽기의 설계 검증에 적합합니다. 이 프로브를 사용하여 고속 통신 신호에 대해 펄스 모양 또는 크로스토크 표준 준수 테스트를 수행할 수도 있습니다
