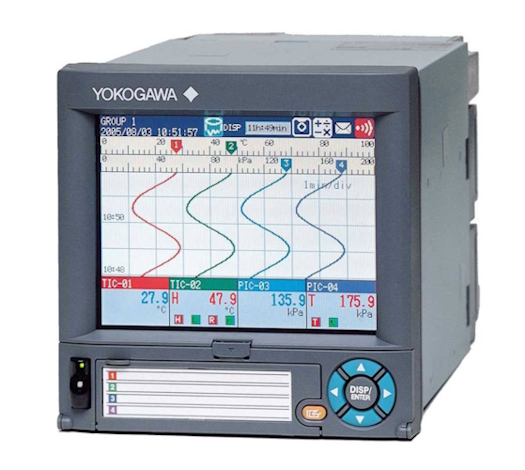

■ 모델 : DX1002/DX1004/DX1006/DX1012
■ 레코더타입 : Paperless
■ 채널수 : 2/4/6/12 ch
■ 표시 : 5.5 inch TFT color LCD
■ 최대 측정주기 : 25 ms or 125 ms
■ 측정입력 종류 : DCV, TC, RTD, DI
■ 내부 메모리 : 80MB or 200MB (Flash memory)
■ 외부 미디어 : CF card
■ 표준통신 인터페이스 : 이더넷
■ 레코더타입 : Paperless
■ 채널수 : 2/4/6/12 ch
■ 표시 : 5.5 inch TFT color LCD
■ 최대 측정주기 : 25 ms or 125 ms
■ 측정입력 종류 : DCV, TC, RTD, DI
■ 내부 메모리 : 80MB or 200MB (Flash memory)
■ 외부 미디어 : CF card
■ 표준통신 인터페이스 : 이더넷
DX1000/DX2000
■ 최대 48채널 입력
■ batch에 의한 기록의 시작/정지, 데이터파일 생성가능
■ 외부접속시 최대 348채널까지 확장가능
■ custom display기능으로 원하는 표시방법 설정
■ 날짜,시간 캘린더 서치 기능으로 데이터의 이력 확인가능
■ 표준 이더넷 인터페이스
■ PROFIBUS-DP와 이더넷/IP 프로토컬 지원
■ 웹, 네트워크 확장기능
■ 방진방적 전면패널 (IP65, NEMA4 컴플라이언트)
■ 에러수정기능을 갖춘 높은 신뢰성의 내부 메모리
■ 전면패널 도어의 잠금과 로그인 기능
■ 분석, 설정, 어퀴지션을 포함한 다양한 업무용 소프트웨어
DAQSTANDARD : 설정지원과 데이터 파일 분석
DAQSutdio : custom 디스플레이용 설정 소프트웨어
DAQWORX : 집적화된 데이터 어퀴지션 소프트웨어
■ batch에 의한 기록의 시작/정지, 데이터파일 생성가능
■ 외부접속시 최대 348채널까지 확장가능
■ custom display기능으로 원하는 표시방법 설정
■ 날짜,시간 캘린더 서치 기능으로 데이터의 이력 확인가능
■ 표준 이더넷 인터페이스
■ PROFIBUS-DP와 이더넷/IP 프로토컬 지원
■ 웹, 네트워크 확장기능
■ 방진방적 전면패널 (IP65, NEMA4 컴플라이언트)
■ 에러수정기능을 갖춘 높은 신뢰성의 내부 메모리
■ 전면패널 도어의 잠금과 로그인 기능
■ 분석, 설정, 어퀴지션을 포함한 다양한 업무용 소프트웨어
DAQSTANDARD : 설정지원과 데이터 파일 분석
DAQSutdio : custom 디스플레이용 설정 소프트웨어
DAQWORX : 집적화된 데이터 어퀴지션 소프트웨어
DX1000/DX2000 사양
■ 입력수
DX1000 : 2, 4, 6, 12채널
DX2000 : 4, 8, 10, 20, 30, 40, 48채널
■ 측정주기
DX1002, DX1004, DX2004, DX2008 : 125ms, 250ms, 25ms (고속 샘플링 모드)
DX1006, DX1012, DX2020, DX2030, DX2040, DX2048 : 1s, 2s, 5s, 125ms (고속 샘플링 모드)
■ 입력 : 유니버셜 입력
DCV (20, 60, 200 mV, 2, 6, 20, 50 V, 1-5V )
TC (R, S, B, K, E, J, T, N, W, L, U, WRe)
DI (접속 입력, TTL level)
DCA (내장 션트 레지스터 포함)
■ 표시기
DX1000 : 5.5-inch TFT color LCD (320 3 240 pixels)
DX2000 : 10.4-inch TFT color LCD (640 3 480 pixels)
■ 데이터 저장 기능
- 외부 저장 미디어
매체 : 컴팩트플래시 메모리 카드 (CF카드)
- 외부 메모리
매체 : 플래시 메모리
용량 : 80MB 또는 200MB 선택 가능
■ 알람기능
레벨 : 최대 4레벨/ 채널
알람타입 : 상한/하한, 변화율 상승한/하강한, 차상한/차하한, Delay 상한/하한
■ 이더넷 통신기능
접속 : 이더넷 (10Base-T)
프로토콜 : TCP, UDP, IP, ICMP, ARP, DHCP, HTTP, FTP, SMTP, SNTP, Modbus, DX private
■ 구조
앞면 패널 : 물, 먼지 방지(IEC529-IP65, NEMA No. TYPE4*)
*착빙시험 제외
■ 외형사이즈
DX1000 : 144(W) x 144(H) x 229(D)* mm (* max)
DX2000 : 288(W) x 288(H) x 226(D) * mm (* max)
DX1000 : 2, 4, 6, 12채널
DX2000 : 4, 8, 10, 20, 30, 40, 48채널
■ 측정주기
DX1002, DX1004, DX2004, DX2008 : 125ms, 250ms, 25ms (고속 샘플링 모드)
DX1006, DX1012, DX2020, DX2030, DX2040, DX2048 : 1s, 2s, 5s, 125ms (고속 샘플링 모드)
■ 입력 : 유니버셜 입력
DCV (20, 60, 200 mV, 2, 6, 20, 50 V, 1-5V )
TC (R, S, B, K, E, J, T, N, W, L, U, WRe)
DI (접속 입력, TTL level)
DCA (내장 션트 레지스터 포함)
■ 표시기
DX1000 : 5.5-inch TFT color LCD (320 3 240 pixels)
DX2000 : 10.4-inch TFT color LCD (640 3 480 pixels)
■ 데이터 저장 기능
- 외부 저장 미디어
매체 : 컴팩트플래시 메모리 카드 (CF카드)
- 외부 메모리
매체 : 플래시 메모리
용량 : 80MB 또는 200MB 선택 가능
■ 알람기능
레벨 : 최대 4레벨/ 채널
알람타입 : 상한/하한, 변화율 상승한/하강한, 차상한/차하한, Delay 상한/하한
■ 이더넷 통신기능
접속 : 이더넷 (10Base-T)
프로토콜 : TCP, UDP, IP, ICMP, ARP, DHCP, HTTP, FTP, SMTP, SNTP, Modbus, DX private
■ 구조
앞면 패널 : 물, 먼지 방지(IEC529-IP65, NEMA No. TYPE4*)
*착빙시험 제외
■ 외형사이즈
DX1000 : 144(W) x 144(H) x 229(D)* mm (* max)
DX2000 : 288(W) x 288(H) x 226(D) * mm (* max)
