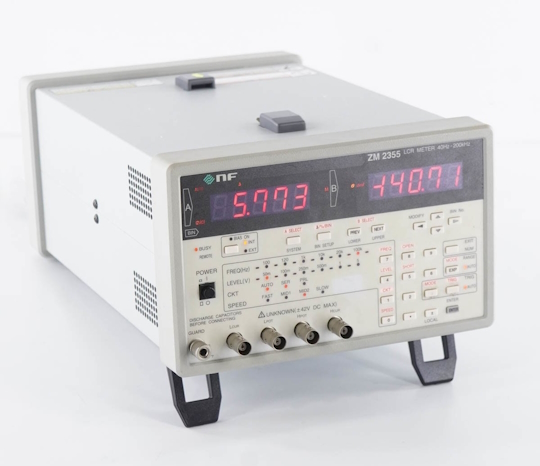

ZM2353/2354는, 코일, 콘덴서, 저항 등의 각종 전자부품으 파라메터(L,C,R,Z등 10종류)의 절대치를 정확하게 측정하는 고성능•저가격의 LCR Meter입니다. 부품의 연결만으로 측정을 할 수있는 편리한 [자동설정기능]을 비롯하여 사용이 자재로운 다양한 기능을 갖추고 있습니다.
특징 (ZM2353 / 2354)
♦ 시료를 연결만으로 측저할 수 있는 편리한 자동설정(AUTO)기능
♦ 보기 쉬운 LED표시, 알기 쉬운 키조작
♦ 판넬 10매 분의 설정조건을 기억
♦ 최대 21분류의 콤퍼레이터(설별)기능
♦ 편차표시, 전압•전류모니터,GPIB인터페이스
♦ L,C,R,Z,Q,D,ESR,G,X,θ 의 10종류를 측정
♦ 핸들러인터페이스 내장모델 [ZM2353]
♦ 부품측정용 JIG로서 각종 테스터 픽스쳐, 테스터리드 구비 (별매)
사양
| 최고주파수 | 200KHz | |
측정 파라메터 | A DISPLAY (主 파라메터) | AUTO 主파라메터 • 副파라메터 • 등가회로를 자동선택 C 정전용량 (F 팩터) |Z| 인덕턴스의 크기 (Ω 오옴) L 자기인덕턴스 (H 헨리) R 저항 (Ω 오옴) *. L,C,R에는 각각의 LCR이 있다. |
B DISPLAY (副 파라메터) | Q 퀄리티 팩터 (회로의 좋은정도) ESR 등가직렬저항 (Ω 오옴) X 직렬리액턴스 (Ω 오옴) V 시료에 걸리는 측정전압 기본파의 실효치 (Vrms) D 손실계수 (=tanδ = 1/Q) G 병렬콘덕턴스 (S 지멘스) θ 임피던스의 위상 (deg 도(度)) I 시료에 흐르는 측정전류 기본파의 실효치 (Arms) | |
| 기본확도 | 0.1 % | |
| 표시분해능 | 4 1/2행 (19999max), 단 V, I는 3 1/2행 (1999max) D,Q : 0.0001 θ : 0.01° | |
| 등가회로 | 직렬, 병렬, 자동선택 | |
| 측정주파수 | 40Hz ~ 200KHz, 분해능 : 2행 (40Hz~99KHz) 3행 (100Hz~200KHz) | |
| 측정신호레벨 | 10mV ~ 5V, 분해능 : 1mV (~999mV) / 10mV (~5V) | |
DC바이어스 | 내부 : 0V ~ 2.5V 분해능 : 1Mv (~999mV) / 10mV(~2.5V) 외부 : 0V ~ ±35V | |
| 측정단자 | 4단자 (BNC-R) + 가드단자 | |
| 측정렌지 | 렌지數 : 6 절환 : 자동 및 수동 | |
| 측정시간 | FAST : 25ms typ. MED1 : 64ms typ. MED2 :150 ms typ. SLOW : 480 ms typ. (참고치) | |
| 트리거 | 자동 (반복) 및 수동, 지연시간 0 ~ 199.99s | |
| 콤퍼레이터 기능 | 최대 21분류 | |
| 편차표시기능 | 절대치 또는 %편차를 표시 | |
| 핸들러 인터페이스 | [ZM2353 ] None [ZM2354 ] 출력 : 선별결과,판정종료펄스,측정종료펄스,측정중후래그 입력 : 측정개시트리거,판넬조작금지,메모리셀렉트 | |
| 설정메모리 | 판넬 10매 분 | |
| 인터페이스 | GPIB | |
| 전원 | AC100 / 115 / 230 ±10절환 50/60Hz 50VA 이하 | |
| 외형촌법(mm) / 중량(NET) | 216(W) X 132.5(H) X 330(D) / 약 4.7Kg | |
| 비고 | ≪별매 측정용JIG≫ 2323A : 직결형 테스트 픽스쳐 2324 : 4단자 악어클립 테스트리드 2325(L/M) : 켈빈클립 테스트리드 2326A : 칩부품용 테스트리드 ZM2391 : 3단자 악어클립 테스트리드 ZM2392 : 켈빈클립 테스트리드 ZM2393 : 칩 테스트 픽스쳐 | |
