● 사양 |
|
▶ TYPE OF INTERFACE
표준 : RS-232C[V.24], RS-422/485(RS-530) DTE/DCE 변화 가능
옵션 : LE-PC300F, X.20/21, RS-449, V.35, Current loop, TTL, I2C, IrDA, CAN/LIN |
▶ PROTOCOL
보조동기 : ASYNC, ASYNC PPP
CHARACTER 동기 : SYNC, BSC
BIT 동기 : HDLC, SDLC, X.25
Other expansions : I C, IrDA, BURST |
▶ 데이터 전송 스피드(bps)
Max. speed (Full-duplex) : 2.048Mbps
Max. speed (Half-duplex) : 4Mbps
High-speed HDLC mode : 10Mbps
Speed setting range : 50 ~ 4.000Mbps
Setting step : User defined |
▶ DATA CODE ASCII, EBCDIC, JIS7, JIS8, Baudot, Transcode, IPARS, EBCD, EBCDIK, HEX |
▶ CHARACTER FRAMING
◎ ASYNC : data bit(5, 6, 7, 8)+parity bit[0,1]+stop bit[1,2]
◎ SYNC : data bit+parity bit [total 6, 8 bit]
◎ HDLC : data bit+parity bit [total 8 bit] |
▶ PARITY BIT NONE, ODD, EVEN, MARK, SPACE |
▶ BIT TRANSMISSION SEQUENCE
LSB first/ MSB first changeable |
▶ POLARITY INVERSION NORMAL/INVERTED selectable |
▶ 에러 체크 기능
PARITY, FRAMING, BREAKING, LCR, ABORT, SHORT FRAME, CRC-6, CRC-12, CRC-16, CRC-32, CRC-ITU-T
선택 가능 |
▶ 메모리 용량
◎ 모니터링 Capture 메모리 : 11.6MB[5.8M character 2분할 가능] <링크버퍼로 사용가능>
|
▶ 온라인 모니터링 기능
half-duplex, full-duplex 통신 대응
◎ IDLE TIME 표시(최대 9999, 분해능. 100msec, 10msec, 1msec) Time stamp 표시 (日時分, 時分秒, 分秒10msec) |
▶ PROTOCOL 번역 표시 BSC, HDLC(LABP, LAP), X.25(FRAME, PACKET) |
▶ 접속 신호상태 디스플레이 기능
◎ LED 표시 : SD(T), RS(C), ER, ST1, RD(R), CS(I), DR, CD, SQD, CI, ST2, RT(S)
◎ LCD 표시 : RS(C), ER, CS(I), DR, CD, SQD, CI 외부입력으로 부터 선택하여 4개의 신호를 송신 data와 같이 파형 표시 |
▶ DATA 검색 기능
◎ 조건 : 지정문자열 , 지정치 이상의 idle time, error data, time stamp 수치
, trigger점 지정화면표시 page번호
◎ 동작 : 저건일치 data의 서두표시, 계수't>'t> |
▶ 모니터 조건 자동 SETTING 기능
◎ APPLICABLE PROTOCOL : Applicable to all protocols
◎ APPLICABLE LINE SPEED : data 전송 속도(최대 256kbps), protocol, framing등 |
▶ TRIGGER 기능
4개의 조건과 조건이 맞을 때의 운영이 가능하다.
◎ TRIGGER 조건
지정문자열 (최대 8문자) Error 개별지정 가능, timer/counter 수치 일치, 외부 trigger입력, interface 제어선의 놀리 조합 idle timer 선택가능
◎ TRIGGER OPERATION
계측 test의 정지, 외부신호출력, 조건의 유효화, memory
card에 data 저장, buzzer, counter제어 지정 문자열의 송출 (manual simulation시),>제어>,>'t> |
▶ DELAY TIME 측정 기능 제어선 변화 간의 시간 측정(분해능 : 0.1msec), 최대치, 최소치의 표시가능 |
▶ TIMER/COUNTER
Timer(2종류) : 최대 999999
분해능 : 100msec/10msec/1msec 선택가능
범용 counter(2종) : 최대 999999
Data수 counter(송신용 1 수신용1) : 최대 4294967295 |
▶ BIT ERROR RATE TEST 기능
◎ TEST PATTERN
63, 511, 2047, MARK, SPACE (key 조작으로 bit error 삽입가능)
◎ TEST RESULT
bit error 수 block error 수 bit error 율 block error 율, sync loss 수, Savail (구동시간), %정상 동작율,> |
▶ SIMULATION 기능

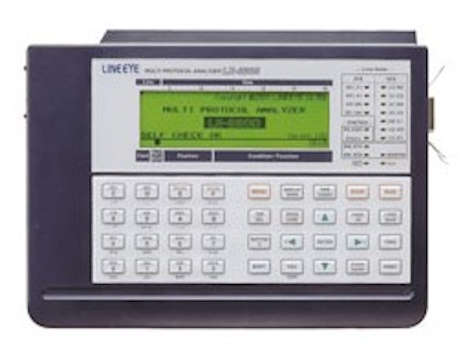

LE-7200은 6종류의 Simulation 기능을 제공한다.
◎ Manual Simulation (키 값에 주어진 데이터를 전송)
◎ Buffer Simulation (Buffer에 모니터된 데이터를 전송)
◎ Flow Control Simulation (X-ON/OFF 제어에 사용)
◎ Echo-Back Simulation (받은 데이터를 전송하는데 사용)
◎ Multipolling (네트웍 상태를 실험하는데 사용) 등을 제공하고
◎ Program Simulation (시뮬레이션을 프로그래밍이 가능)
|
▶ PROGRAM SIMULATION 기능
전용 명령을 사용한 program으로 각종 protocol simulation으로 유연하게 대응
◎ 명령수 : 36개 (전용명령)
◎ 최대 step수 : 2000(sample program 첨부, error data의 송출 가능) |
▶ MEMORY CARD INTERFACE
◎ CAPACITY : 6G/1G/512Mbytes(전용 flash memory card) *1
◎ 기능 : 설정 data 문자열 table simulation program monitor data의 load/save |
▶ DISPLAY LCE display : 30 characs. 8 lines (max.) or equipment |
▶ REMOTE-CONTROL INTERFACE
◎ PORT : RS-232C (mini DIN 8 pin connector) <최대 전송속도230.4kbps>
◎ 기능 : 설정 data monitor data의 load/save, 본체 system ROM update |
▶ PRINTER INTERFACE
◎ PORT
centronices (unparallel 14pin connector) RS-232C mini-DIN 8pin connector
◎ 기능 : 화면 hard copy, monitor data의 연속 format 인쇄 |
▶ POWER SOURCE
AC adapter, DC 9V 1.4A(AC100V ±10%, 50/60Hz, 28VA)
◎ 내장 Ni-Cd전지 : 연속 4시간 사용가능 (back light off), 충전 15h |
▶ DIMENSION/WEIGHT 39mm(H) ×240mm(H)×180mm(D) Approx 약 1kg |
▶ OPTION
◎ memory card : 1GB, 512MB
◎ 실시간 모니터링 및 리모트 콘트롤 프로그램 : LE-PC300F
◎ interface sub board : OP-SB5F (TTL, I2C), OP-SB6F (IrDA), OP-SB7F (CAN), OP-SB7FX,
SBL-OP-1B (Current loop)
◎ interface cable : V.35 cable, RS-449 cable, X.20/21 cable
◎ 소형 summer printer(DPU-414), AUX cable(DCE용) |
*1 option memory card는 buffer memory 확장으로는 사용할 수 없습니다.
*2 remote control software는 Window 98/ME Window 2000/XP에서 사용가능 |
