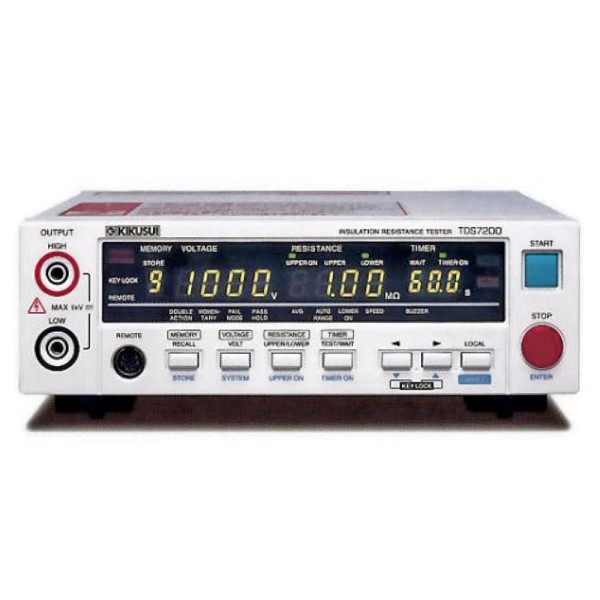

■출력전압 설정 범위：－25 ~－1000V
■저항 측정 범위：0.01M Ω~5000M Ω
■방전 기능 탑재
■윈도우 콤퍼레이터 탑재
■홀드 기능(시험 종료시의 측정 저항값을PASS 기간중 홀드)
■타이머 기능 탑재
■리어 출력 단자
■측정치 모니터 단자
■판넬메모리 탑재(10 개)
■SIGNAL I /O , 리모콘 단자 탑재
■RS-232C 인터페이스 표준 장비

출력부

출력전압 범위

－25 V ~ －1000 V

분해능

1 V

설정 확실도

±(1.5 % of setting ＋ 2 V)

최대정격 부하

1 W (1000 V DC /1 mA )

최대정격 전류

1 mA

출력 단자

출력 형식

플로팅

대접지 전압

±1000V DC

리플

1000V 무부하

2 Vp-p 이하

최대정격 부하

10 Vp-p 이하

전압 변동율

1 %이하［최대정격 부하 → 무부하］

합선 전류

12 mA 이하

출력  시간

50ms 이하(10 ~90 %)
［무부하］

방전 기능

시험 종료시에 강제 방전(방전 저항25k Ω)

전압계

측정 범위

0 V ~－1200 V

분해가능

1 V

확실도

±(1 % of reading ＋ 1 V )

저항계

측정 범위

0.01 M Ω~5000 M Ω(100nA 를 추월 최대정격 전류1mA 까지의 범위에서)

표시

R= 측정 절연 저항값

확실도

i= 전압 측정치/저항 측정치
［습도20 %rh ~70 %rh , 테스트 리드의 흔들림등의 외란이 없는 것］

측정 레인지

전류 측정 레인지를AUTO 인가FIX 에 선택가능

AUTO ：측정 전류치에 따라 전류 측정 레인지를 수시 자동적으로 변경

FIX ：출력전압 설정치와LOWER 설정치에 의해 전류 측정 레인지를 고정(UPPER OFF 에서)

홀드 기능

시험 종료시의 측정 저항값을PASS 기간중 홀드

판정 기능

판정 방식/
판정 동작

·PASS 신호는 약200ms 사이 출력, 다만,PASS HOLD 그리고 “ HOLD ” (으)로 설정되어 있을 때는STOP 하지만 입력될 때까지 연속 출력
·UPPER FAIL ,LOWER FAIL 신호는STOP 하지만 입력될 때까지 연속 출력
·FAIL 또는PASS 의 버저 음량은 조절 가능, 다만 공통 설정을 위해 단독으로의 조정은 할 수 없습니다

상한 기준치
(UPPER )
설정 범위

0.01 M Ω~5000M Ω
［다만, 최대정격 전류 이하의 범위에서］

하한 기준치
(LOWER )
설정 범위

0.01 M Ω~5000M Ω
［다만, 최대정격 전류 이하의 범위에서］

판정 확실도
UPPER /
LOWER 공통

［습도20 %rh ~70 %rh , 테스트 리드의 흔들림등의 외란이 없는 것］
［LOWER 판정은 판정 대기 시간 종료후,0.5 s 이상의 시험 시간이 필요합니다.
또,200nA 이하의LOWER 판정에는1.0 s 이상의 판정 대기 시간이 필요하고
.］

시간

시험 시간
설정 범위
(TEST TIME )

0.5 s ~999 s 　TIMER OFF 기능 있어

판정 대기 시간
설정 범위
(WAIT TIME )

0.3 s ~10 s ［TEST TIME ＞ WAIT TIME ］

확실도

±(100 ppm ＋ 20 ms )

REMOTE

전면 패널6 핀 Mini DIN
옵션의 리모트 콘트롤러RC01-TOS 또는,
RC02-TOS (을)를 접속하고, 스타트/스톱을 리모트 콘트롤(다만 변환 어댑터가 필요)

SIGNAL I /O

후면 패널D SUB25P 연결기

입력 사양

하이레벨 입력 전압

11 V ~15 V

로 레벨 입력 전압

0 V ~4 V

로 레벨 입력 전류

최대-5 mA

입력 시간폭

최소5 ms

입력 신호는 모두 로 액티브 제어.입력 단자는 저항에 의해＋12 V 에 pull-up.입력 단자의 개방은 하이레벨을 입력한 것과 등가.

출력 사양

출력 방식

오픈 수집가 출력(DC4.5 V ~30 V )

출력 내전압

DC30 V

출력 포화 전압

약1.1 V (25 ℃)

최대 출력 전류

400mA (TOTAL )

ANALOG OUT

측정 저항값에 응한 전압을 대수 압축해 출력

＋

Vo =log (1 ＋Rx /1M Ω)
Rx ：측정 저항값
(1M Ω：0.30V ,10M Ω：1.04V ,100M Ω：2.00V ,1000M Ω：3.00V ,10000M Ω이상4.00V ) 출력 impedance1k Ω

COM

아날로그 출력 회로 코먼

확실도

±(2 % of FS )

RS-232C

후면 패널D SUB9P 연결기(EIA-232-D 준거)

POWER 스윗치,KEYLOCK 이외의 전기능이 리모트 콘트롤 가능

baud rate

9600 /19200 /38400bps (데이터：8bit , 패리티：이루어, stop bit：2bit (은)는 고정)

표시

7 세그먼트(segment)LED , 전압/절연 저항값 표시4 자리수, 시간표시3 형

메모리 기능

최대10 대로의 시험 조건을 메모리 가능

백업
전지 수명

3 년이상(25 ℃에서)

TEST MODE

MOMENTARY

START 스윗치를 누르고 있는 동안만 시험을 실행

FAIL MODE

리모트 콘트롤의 스톱 신호에 의한다

DOUBLE ACTION

STOP 스윗치를 눌러 떼어 놓고 나서 약0.5 초이내에START 스윗치를 눌렀을 때 마셔 시험을 개시

PASS HOLD

PASS 의 판정을 보관 유지하는 시간을0.2s , 또는HOLD (으)로 설정 가능

KEYLOCK

START /STOP 이외의 키 조작을 받아들이지 않는 상태에 이행
