제품명

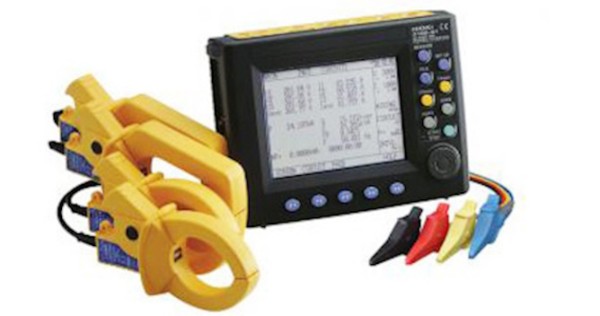

CLAMP ON POWER HiTESTER
제조사
HIOKI
모델
3169
가격
문의요(재고유)
렌탈
문의요
첨부파일
상세내용
- ● 동일 전압 계통 최대 4 회로의 디맨드와 고조파를 동시에 측정
● 측정 데이터는 PC 카드에 자동 저장
● 교류 1주기마다 고속 연속 측정
● 3169-21은 외부 기록 장치에 고속 D/A 출력 기능 탑재기본 사양
제품사양
측정 라인
(측정 가능 회로 수)
(측정 가능 회로 수)
단상 2 선 (4 회로), 단상 3 선 (2 회로), 3상 3 선 (2 또는 1 회로), 3상 4 선 (1 회로) ※ 50 / 60Hz, 동일 전압 계통에 따름
측정 항목
전압, 전류, 유효 · 무효 · 피상 전력, 유효 · 무효 전력량, 역률, 주파수, 고조파 (40 차까지)
전압 레인지
AC 150.00~600.00 V, 3 레인지
전류 레인지
AC 500.00 mA~5.0000 kA까지 (사용하는 센서에 따라 측정 범위가 다름)
전력 레인지
75.000 W~900.00 kW (전압 / 전류 레인지와 측정 라인의 조합에 의해 결정)
기본 정확도
전압 : ± 0.2 % rdg. ± 0.1 % fs
전류 : ± 0.2 % rdg. ± 0.1 % fs + 전류 센서 정확도
유효 전력 : ± 0.2 % rdg. ± 0.1 % fs + 전류 센서 정확도 (역률 = 1)
클램프 온 센서 9661 : ± 0.3 % rdg. ± 0.01 % fs (센서에 따라 다름)
전류 : ± 0.2 % rdg. ± 0.1 % fs + 전류 센서 정확도
유효 전력 : ± 0.2 % rdg. ± 0.1 % fs + 전류 센서 정확도 (역률 = 1)
클램프 온 센서 9661 : ± 0.3 % rdg. ± 0.01 % fs (센서에 따라 다름)
측정 방식
디지털 샘플링 방식, PLL 동기 또는 50 / 60Hz 고정 클럭
표시 갱신 레이트
약 2 회 / s (PC 카드 액세스시, RS-232C 통신시는 제외)
획득 인터벌
표준 : 1 ~ 30 초, 1 ~ 60 분, 13 전환
단시간 : 1주기마다 /0.1/0.2/0.5 초 (순시값만)
단시간 : 1주기마다 /0.1/0.2/0.5 초 (순시값만)
주파수 특성
기본파 주파수 45Hz~66Hz에서, 기본파의 제 50 차까지 ± 3 % fs + [측정 정확도]
기능
오결선 체크, 표시 언어 전환, 표시 홀드 기능, 백업 기능, 정전 처리, 키 잠금 기능, -01 사양의 D/A 출력으로 측정 항목의 4ch 아날로그 출력 가능 (DC ± 5V fs)
전원
AC 100V~240V, 50 / 60Hz, 30VA max.
치수 · 질량
210 W × 160 H × 60 D mm, 1.2 kg
부속품
전압 코드 L9438-53 × 1 (검정 빨강 노랑 파랑), 전원 코드 × 1, 접지 어댑터 × 1, 사용설명서 × 1, 퀵 스타트 메뉴얼 × 1, CD-R × 1 (RS-232C 사용설명서), 입력 코드 라벨 × 1, 연결 케이블 9441 × 1 (3169-01 한정)
