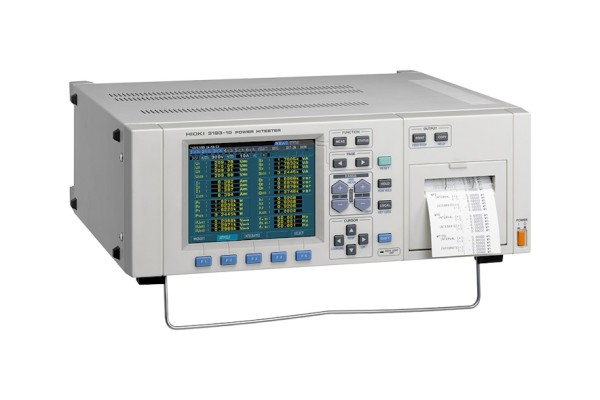

(제품특징)

■ 전압·전류·전력 측정 외, 파형 피크값/효율등 풍부한 측정 기능

■ 기본 확실도 ±0.2%의 고 확실도, 0.1 s의 고속 아날로그 응답

■ 최대 6계통의 다계통 라인의 동시 측정이 가능

(제품사양)

측정 라인 : 단상 2선, 단상 3선, 삼상 3선, 삼상 4선

측정 항목 :

   [9600, 9601, 9602사용시 (옵션)] 전압, 전류, 전압·전류 파형 피크, 유효·무효

                     ·피상 전력, 역률, 위상각,주파수, 전류·전력적산, 부하율, 효율

   [9603사용시 (옵션/상기에 하기 기능이 추가)] 전압, 토르크, 회전수, 주파수,

                      모터 출력

   [9605사용시 (옵션/상기에 하기 기능이 추가)] 고조물결, 파형, 전압 변동 /

                      후릭카측정 기능

측정 레인지 : 전압;6/15/30/60/150/300/600/1000V

                  전류;200/500mA/1/2/5/10/20/50A

   (9600사용시) .전력; 1.2W∼150kW, 주파수; 50/500/5k/50k/2MHz

W기본 오차율 : ±0.1%rdg.±0.1%f.s.(45∼66 Hz/9600사용의 경우)

표시 갱신 레이트 : 8회/s

주파수 특성 : 9600; DC/0.5 Hz∼1 MHz의 광대역 유니트

                  9601; 5 Hz∼100kHz의 AC전용 유니트

                  9602; DC/0.5Hz∼200kHz로(에서) 클램프 입력 전용 유니트

기능 : 파형 피크 측정, 효율 측정, D/A출력, FDD, 외부 제어, 스케이링,

         애버리지, 백업 기능, 모터 출력(Pm)측정

전원 : AC100/120/200/230V자동 전환, 50/60Hz, 150VA max

치수·질량 : 430W×150H×370D mm·13kg

부속품 : 전원 코드 1 , 연결기 1, 접지 어댑터 1

◈ 옵 션

※9270 캠프온센사(AC 20A)

※9271 캠프온센사(AC 200A)

※9272 캠프온센사(AC 20/200A)

※9277 유니바살캠프온 CT(AC/DC 20A)

※9278 유니바살캠프온 CT(AC/DC 200A)

※9279 유니바살캠프온 CT(AC/DC 500A)

※9290 캠프온 어댑터(AC1500A 10:1)

9232 기록종이(10m, 10권)

9151-02 GP-IB접속케이풀(2m)

9151-04 GP-IB접속케이풀(4m)
