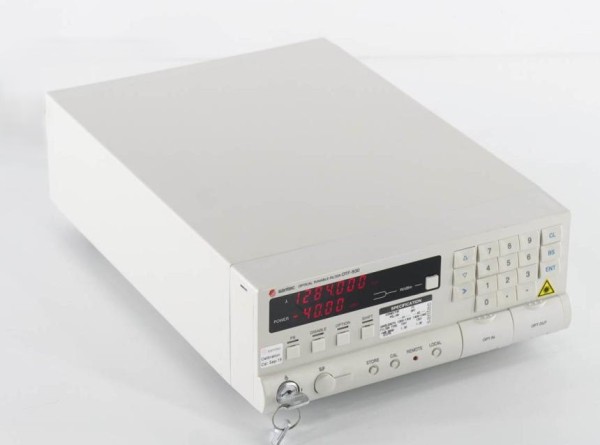

OTF-930은 편광 독립형 80nm 파장 가변 필터입니다. 산텍 고유의 '선형 슬라이딩(Linear Sliding)' 기술은 PDL, 대역폭, 삽입 손실 등 일정한 광학 특성으로 정밀하고 연속적인 파장 튜닝이 가능한 필터 설계의 획기적인 혁신입니다.

이 기기는 삽입 손실을 최소화하면서 필터 분리를 증가시키기 위해 필터 캐스케이드(cascaded) 방식으로 설계되었습니다. 이 모델은 시장에 나와 있는 대부분의 광섬유 애플리케이션에 적합한 필터를 다양하게 선택할 수 있습니다.

특징

80nm 튜닝 범위
삽입손실이 적음
전체 튜닝 범위에서 낮은 PDL(< 0.1dB) 및 PMD(< 0.1ps)

0.01nm 해상도
전체 GPIB 지원

파장별 색분산

1530 nm + 4.0 ps/nm - 4.5 ps/nm

1550 nm + 5.0 ps/nm - 5.0 ps/nm

1570 nm + 5.0 ps/nm - 5.0 ps/nm

적용

ASE 소음 억제

EDFA를 사용하여 광신호를 증폭하면 원하지 않는 수준의 증폭된 자발 방출(ASE)로 신호 대 잡음비가 감소할 수 있습니다. 08-S1, 08-S2 또는 12-S2 필터가 있는 OTF-930은 손실을 최소화하면서 ASE 잡음을 제거할 수 있습니다.

파장 채널 선택

03-S2 필터 구성은 특히 100 GHz 그리드에서 단일 DWDM 파장을 선택하는 데 적합합니다. 다른 필터는 다른 ITU 그리드 이격 신호를 선택하는 데 사용될 수 있습니다.

인코히어런스 광원

광대역 광원과 함께 사용하면 OTF-930을 조정 가능한 광원으로 구성할 수 있습니다. 출력 전력은 비교적 낮지만(-30~-20dBm) 일관성 없는 빛은 간섭성 공진 효과 또는 비선형 간섭의 영향을 받는 응용 분야에 특히 유용합니다

응용 예: 광 송수신기의 신호 열화 허용오차 확인
