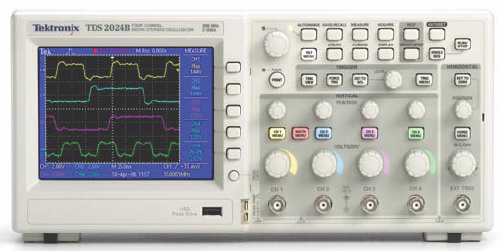

TDS2000 디지털 스토리지 오실로스코프 시리즈는 컴팩트한 디자인에 경제적인 성능을 제공합니다.  16개의 자동 측정, 한계 테스트, 데이터 로깅, 내장된 도움말 메뉴 등의 표준 기능이 내장되어 있어 더 짧은 시간에 더 많은 작업을 수행할 수 있습니다.

주요 성능 사양

• 200MHz, 100MHz, 70MHz, 50MHz 대역폭 모델
• 2채널 및 4채널 모델
• 모든 채널에서 최대 2GS/s 샘플링 속도
• 모든 채널에서 2.5k포인트의 레코드 길이
• 펄스 폭 트리거와 라인을 선택할 수 있는 비디오 트리거를 포함한 고급 트리거

핵심 기능

• 간단한 파형 분석을 위한 16개의 자동 측정 및 FFT 분석
• 내장 파형 한계 테스트
• 자동화된 확장 데이터 로깅 기능
• 자동 설정 및 신호 범위 자동 조정
• 상황에 맞는 도움말 내장
• 프로브 검사 마법사
• 11개 언어의 사용자 인터페이스
• 144mm(5.7인치) 액티브 TFT 컬러 디스플레이
• 높이 124mm(4.9인치) 및 무게 2kg(4.4파운드)으로 점유 면적이 작고 가벼움
• 전면부의 USB 2.0 호스트 포트로 빠르고 손쉽게 데이터 저장 가

정확한 측정을 보장하는 디지털 정밀도

최대 200MHz 대역폭과 최대 2GS/s의 샘플링 속도를 통해 동급 가격대의 다른 어떤 디지털 스토리지 오실로스코프보다 뛰어난 대역폭 및 샘플링 속도를 제공합니다. Tektronix의 독창적인 샘플링 기술은 모든 채널에서 최소 10X 오버샘플링으로 실시간 샘플링을 제공하므로 항상 신호를 정확하게 캡처할 수 있습니다. 여러 채널을 사용할 경우에도 샘플링 성능이 저하되지 않습니다.

장치 문제를 해결하는 중요 도구

고급 트리거 - 상승/하강 에지, 펄스 폭 및 비디오를 통해 원하는 신호를 빠르게 분리할 수 있습니다. 신호를 캡처한 후 고급 연산 기능과 자동 측정을 이용해 분석 속도를 높일 수 있습니다. 빠르게 FFT를 수행하거나 파형을 더하거나 빼거나 곱할 수 있습니다. 16개의 자동 측정 기능으로 주파수 또는 상승 시간과 같은 중요한 신호 특성을 빠르고 안정적으로 계산하고, 내장 한계 테스트 기능으로 신호에서 문제를 쉽게 식별할 수 있습니다.

고급 트리거링으로 빠르고 쉽게 파형 캡처

다른 오실로스코프에서는 볼 수 없는 모든 세부 기능을 제공하는 Tektronix의 독창적인 디지털 실시간 샘플링

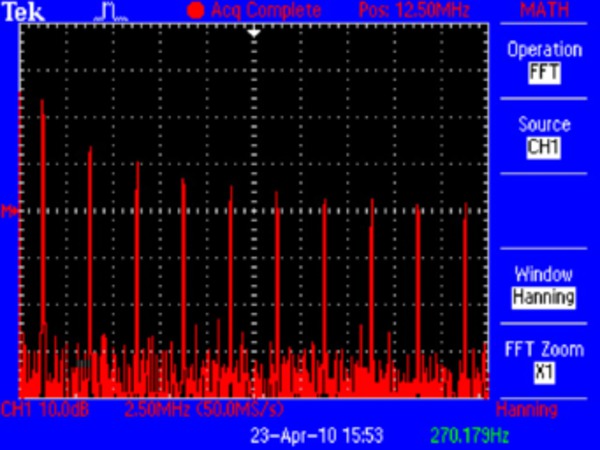

고급 연산 기능으로 빠르게 FFT 수행

작업을 간편하게 할 수 있도록 설계

TDS2000 시리즈 오실로스코프는 쉽게 사용할 수 있도록 설계되었으며 Tektronix의 독창적인 조작 방식을 채택했습니다.

편리한 장비 운용

전용 채널별 수직 컨트롤, 자동 설정, 자동 범위 지정 기능이 내장된 직관적인 사용자 인터페이스 덕분에 장비 사용이 쉬워 조작 시간이 단축되고 효율이 높습니다.

유용한 내장 도움말 메뉴

내장 도움말 메뉴가 오실로스코프의 특징과 기능에 대한 중요 정보를 제공합니다. 도움말은 사용자 인터페이스와 동일한 언어로 제공됩니다.

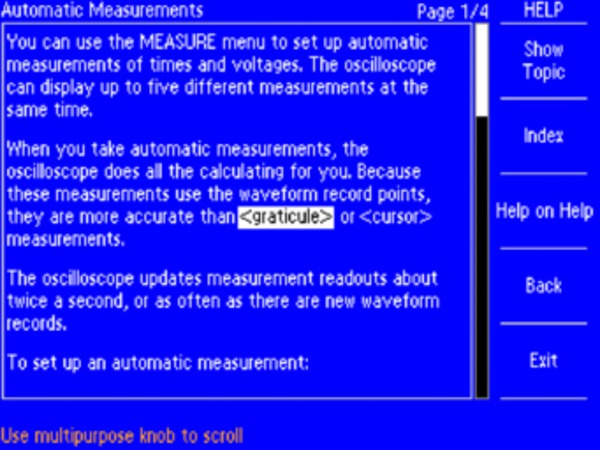

테스트 중인 작업과 관련한 중요 정보를 제공하는 상황에 맞는 도움말 시스템
